Точечная сварка: технология, оборудование и промышленное применение

Сообщение Тихоокеанского информационного агентства «Острова».

Масштаб промышленного применения точечной сварки трудно переоценить: современный автомобильный кузов содержит до 5 000 сварных точек, каждая из которых формируется за 0,1–0,4 с при силе тока 8–12 кА. Такая плотность соединений обеспечивает необходимую жёсткость несущей структуры при минимальном весе, что критично для выполнения нормативов по пассивной безопасности и топливной эффективности. В производстве аккумуляторных блоков для электромобилей и источников бесперебойного питания метод применяется для соединения токовыводов элементов формата 18650, 21700 и призматических ячеек — здесь точность параметров (ток 3–6 кА, время 0,05–0,15 с) напрямую влияет на переходное сопротивление контакта и тепловую стабильность модуля в эксплуатации. В бытовой технике точечная сварка формирует соединения барабанов стиральных машин (до 200 точек на узел), обеспечивая герметичность и балансировку при скоростях вращения до 1 600 об/мин, а также собирает корпуса холодильников из оцинкованной стали толщиной 0,5–0,7 мм без повреждения защитного покрытия. В электронике метод используется для монтажа шинных соединений в распределительных щитах и сборки корпусов из алюминиевых сплавов, где минимальная зона термического влияния предотвращает деформацию прецизионных элементов.

Этот метод, известный как точечная сварка, обеспечивает высокую скорость, минимальную деформацию и полную автоматизацию процесса. Именно эти качества делают её незаменимой в серийном производстве: цикл сварки одной точки занимает менее секунды, что позволяет формировать соединения со скоростью до 60 точек в минуту на роботизированных линиях. Минимальная зона термического влияния (диаметром 4–8 мм) исключает коробление тонколистовых заготовок толщиной 0,4–3,0 мм, устраняя необходимость в последующей правке. Полная автоматизация достигается интеграцией сварочных клещей в промышленные роботы с контролем параметров по обратной связи — система фиксирует изменение электрического сопротивления в реальном времени и корректирует время импульса для компенсации вариаций зазора между листами. Такая стабильность качества при скорости, недостижимой для ручных методов, объясняет доминирование точечной сварки в отраслях с объёмами выпуска от десятков тысяч единиц в год. Согласно ГОСТ 15877-70 и международному стандарту ISO 8245, метод обеспечивает воспроизводимость геометрии точки (диаметр ядра 4–12 мм) и прочности (разрывное усилие 2–15 кН в зависимости от толщины) с коэффициентом вариации не более 8 % при соблюдении регламента технического обслуживания оборудования.

Физика процесса: как работает контактная сварка

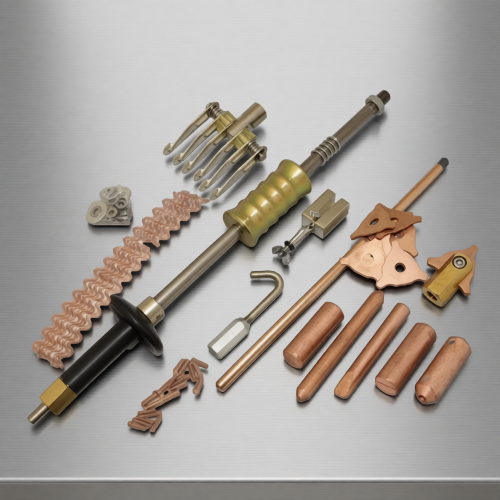

Процесс начинается с механического сжатия соединяемых деталей между двумя медными электродами конической или сферической формы. Усилие сжатия, создаваемое пневмо- или сервоприводом, составляет 1–10 кН в зависимости от толщины заготовок и их материала. Медь выбрана в качестве материала электродов благодаря высокой теплопроводности (390 Вт/(м·К)), что обеспечивает эффективный отвод избыточного тепла от зоны контакта и предотвращает прилипание расплавленного металла. Одновременно давление уменьшает электрическое сопротивление на границе раздела листов за счёт разрушения оксидных плёнок и увеличения реальной площади контакта.

Сразу после достижения заданного усилия через электроды пропускается кратковременный импульс постоянного или переменного тока силой 5–20 кА при напряжении 2–10 В. Длительность импульса строго регламентирована: для тонколистовой стали толщиной 0,5–1,0 мм — 0,05–0,15 с, для заготовок 2,0–3,0 мм — 0,2–0,5 с. Такие параметры обусловлены необходимостью локализовать тепловыделение в узкой зоне без перегрева прилегающих участков. Количество тепла, генерируемого в месте контакта, определяется законом Джоуля–Ленца: Q = I²·R·t, где I — сила тока, R — суммарное сопротивление (включая переходное сопротивление между листами и объёмное сопротивление металла), t — время импульса. Критически важен тот факт, что наибольшее сопротивление сосредоточено именно в зоне контакта двух листов из-за микронеровностей поверхности и оксидных плёнок, поэтому до 70 % тепла выделяется в этой области.

При достижении температуры плавления (1 400–1 500 °С для низкоуглеродистых сталей) формируется расплавленное ядро диаметром 4–12 мм — так называемое сварное ядро. Его размер пропорционален корню квадратному из произведения тока и времени импульса. После окончания токового импульса давление электродов сохраняется в течение 0,2–0,8 с (фаза ковки), обеспечивая кристаллизацию металла под механическим воздействием. Это исключает образование усадочных раковин и пор, а также способствует вытеснению оксидов и неметаллических включений к периферии точки. Результатом становится монолитное соединение с прочностью на срез 2–15 кН, сопоставимой с прочностью основного металла при оптимальных параметрах.

Следует уточнить терминологию: контактная сварка — обобщающее название группы методов, объединённых принципом нагрева за счёт прохождения тока через зону контакта при механическом сжатии. В её состав входят точечная сварка (формирование дискретных точек), шовная сварка (непрерывный шов с помощью вращающихся дисковых электродов) и стыковая сварка (соединение по всей площади торцов). Точечная сварка является наиболее распространённым подвидом благодаря оптимальному сочетанию скорости, энергоэффективности и возможности полной автоматизации. Согласно ГОСТ 16522-70 и стандарту ISO 82079, качество соединения оценивается по диаметру ядра (должен составлять 4√δ, где δ — суммарная толщина листов), глубине вмятин (не более 20 % от толщины) и отсутствию сквозных трещин при макрошлифе. Физическая основа процесса — локализованный нагрев за счёт переходного сопротивления — остаётся неизменной для всех разновидностей, определяя высокую производительность и воспроизводимость результатов в промышленных условиях.

Оборудование: от клещей до автоматизированных линий

Базовым инструментом для единичного производства и ремонтных работ остаются ручные и пневматические сварочные клещи. Ручные модификации развивают усилие сжатия до 1,5 кН при токе 5–8 кА, что достаточно для соединения листов толщиной до 1,5 мм в условиях автосервиса или мелкосерийного цеха. Пневматические клещи с диафрагменным приводом обеспечивают стабильное усилие 3–6 кН независимо от утомления оператора, повышая воспроизводимость качества точек. Оба типа применяются при объёмах до 50 соединений в смену, где экономически нецелесообразна установка стационарного оборудования.

Для сборки автомобильных кузовов на конвейерах применяются клещи для точечной сварки с подвесной системой на балансире. Такая компоновка компенсирует массу инструмента (15–40 кг), позволяя оператору перемещать клещи одной рукой с минимальными усилиями. Усилие сжатия достигает 8–12 кН, ток — 10–15 кА при времени импульса 0,1–0,3 с. Критически важна система охлаждения электродов: циркуляция деионизированной воды со скоростью 3–5 л/мин поддерживает температуру контактной поверхности ниже 200 °С, предотвращая ускоренный износ при формировании 300–500 точек за смену. Срок службы электродов в таких условиях составляет 800–1 200 точек до первой подточки.

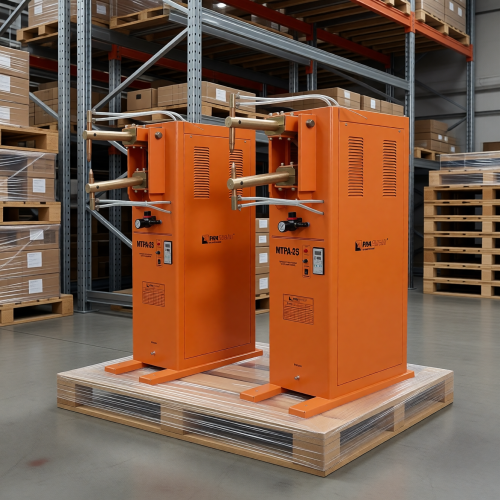

Стационарные аппараты для точечной сварки с микропроцессорным управлением применяются в условиях среднесерийного производства. ЧПУ обеспечивает программирование до 99 циклов с точностью поддержания тока ±2 % и времени ±1 мс. Система обратной связи по динамическому сопротивлению фиксирует момент образования сварного ядра и корректирует длительность импульса в реальном времени, компенсируя вариации зазора между листами. Усилие сжатия регулируется в диапазоне 2–20 кН пневмоприводом двойного действия. Производительность таких установок — до 15 точек в минуту при обеспечении стабильности диаметра ядра ±0,3 мм.

Высокопроизводительные машины контактной сварки многоточечного типа используются в массовом производстве кузовных панелей и аккумуляторных модулей. Конструкция предусматривает одновременное формирование до 50 точек за один такт (0,8–1,5 с) за счёт матрицы электродов, закреплённых на подвижной и неподвижной плите. Суммарный ток достигает 200–300 кА, что требует применения трансформаторов с водяным охлаждением и шинами сечением не менее 200 мм². Точность позиционирования электродов — ±0,1 мм — обеспечивает равномерное распределение усилия по всем точкам, исключая непровары на периферии зоны сварки.

На передовых производственных линиях применяются роботизированные комплексы с интеграцией систем визуального контроля качества. Промышленный робот 6-осевой компоновки позиционирует сварочные клещи с точностью ±0,05 мм, выполняя до 60 точек в минуту. После формирования соединения камера высокого разрешения фиксирует геометрию вмятин, а алгоритм на основе машинного обучения сравнивает параметры с эталоном, выявляя отклонения более 15 % от номинала. Такие системы снижают процент брака до 0,2 % против 2–3 % при ручном контроле, что критично для автомобильной промышленности с требованиями стандарта VDA 6.3.

Типы оборудования по уровню автоматизации и производительности

• Ручные и пневматические клещи: до 50 точек/смену, оператор полностью управляет циклом
• Подвесные клещи на балансире: 300–500 точек/смену, ручное позиционирование с механической поддержкой
• Стационарные аппараты с ЧПУ: до 900 точек/смену, автоматический цикл с контролем параметров по обратной связи
• Роботизированные комплексы: 3 000–4 000 точек/смену, полная автоматизация позиционирования, сварки и контроля качества

Преимущества и ограничения метода точечной сварки

Ключевое преимущество точечная сварка — скорость формирования соединения: цикл от сжатия до кристаллизации занимает 0,1–0,5 с при толщине листов 0,8–2,0 мм, что в 15–20 раз быстрее дуговой сварки плавлением. Минимальная зона термического влияния диаметром 4–8 мм исключает коробление заготовок из тонколистовой стали толщиной 0,5–3,0 мм, устраняя необходимость в последующей правке и снижая энергозатраты на охлаждение. Отсутствие расходных материалов — присадочной проволоки, защитных газов или флюсов — упрощает логистику производства и снижает себестоимость точки до 0,5–2 копеек при массовом выпуске. Воспроизводимость качества обеспечивается жёстким контролем параметров: при стабильном усилии сжатия 4–8 кН и токе 8–12 кА вариация диаметра сварного ядра не превышает ±0,3 мм, что подтверждается статистическим контролем по методу Шухарта на автомобильных заводах. Совместимость с тонколистовыми материалами делает метод незаменимым для сборки кузовных панелей из высокопрочных сталей с пределом прочности до 1 500 МПа, где другие методы вызывают деформацию или прожог.

Однако метод имеет принципиальные ограничения. Необходимость доступа к зоне соединения с двух сторон исключает применение при сварке в замкнутых полостях или на уже собранных узлах без разборки. Сварка разнородных металлов (например, сталь и алюминий) осложнена различием электропроводности, температуры плавления и коэффициента теплового расширения — формирование качественного ядра требует сложных многоимпульсных режимов с промежуточным охлаждением, что снижает производительность в 3–4 раза. Риск прожога возникает при отклонении параметров более чем на 15 % от оптимальных: избыточный ток 14 кА вместо расчётных 10 кА при толщине листа 1,0 мм вызывает сквозное расплавление за 0,08 с, особенно на краях заготовок или при наличии зазора между листами. Дополнительное ограничение — невозможность визуального контроля качества ядра без разрушающих испытаний, что требует внедрения систем неразрушающего контроля по динамическому сопротивлению или ультразвуку для критичных узлов.

Когда точечная сварка — оптимальный выбор

• При сборке тонколистовых конструкций толщиной 0,5–3,0 мм из однородных сталей или алюминиевых сплавов
• В условиях массового производства с объёмами от 10 000 соединений в год, где окупается автоматизация
• При требованиях к минимальной деформации заготовок без последующей механической обработки
• Для соединений, не требующих герметичности по шву (точечная сварка формирует дискретные точки, а не сплошной шов)
• При наличии технической возможности обеспечить доступ к зоне сварки с обеих сторон детали

Промышленное применение: от автозавода до микроэлектроники

Автомобилестроение остаётся крупнейшим потребителем технологий контактной сварки: современный кузов среднеразмерного седана содержит 4 000–5 500 сварных точек, формируемых преимущественно роботизированными системами. На конвейерах сборки кузовных панелей и дверей применяются сварочные клещи, закреплённые на шестиосевых промышленных роботах с точностью позиционирования ±0,05 мм. Цикл сварки одной точки занимает 0,12–0,25 с при токе 9–14 кА и усилии сжатия 6–10 кН, что обеспечивает производительность до 60 точек в минуту на одной рабочей станции. Для аккумуляторных модулей электромобилей используется микроточечная сварка токовыводов формата 21700: импульс тока 4–6 кА длительностью 0,04–0,08 с формирует ядро диаметром 2,5–3,5 мм без повреждения изоляции элемента. Критически важен контроль переходного сопротивления — отклонение более чем на 10 % от номинала 0,8–1,2 мОм приводит к локальному перегреву модуля в эксплуатации.

В производстве бытовой техники метод применяется для сборки барабанов стиральных машин из нержавеющей стали толщиной 0,6–0,8 мм. Сварка 180–220 точек по периметру барабана выполняется за 45–60 с на многоточечной машине, обеспечивая герметичность при давлении до 0,3 МПа и балансировку при скоростях отжима 1 400 об/мин. Корпуса холодильников и стиральных машин собираются из оцинкованной стали 0,5–0,7 мм с сохранением защитного покрытия — минимальная зона термического влияния исключает выгорание цинка в прилегающих зонах. Для крепления ТЭНов в водонагревателях применяется точечная сварка фланцев к корпусу при токе 7–9 кА, что обеспечивает герметичность соединения при рабочем давлении до 0,8 МПа.

Электронная промышленность использует микроточечную разновидность метода для соединения таблеток резисторов, шинных сборок и выводов полупроводниковых приборов. Сварка таблеток диаметром 3–8 мм выполняется при токе 0,8–2,5 кА и времени 0,01–0,03 с с формированием ядра диаметром 0,8–1,5 мм. Для шинных соединений в распределительных устройствах применяются импульсы 3–5 кА длительностью 0,05–0,1 с, обеспечивающие переходное сопротивление не более 50 мкОм. Критически важна стабильность параметров: вариация тока более чем на ±3 % приводит к непровару или прожогу тонких выводов диаметром 0,3–0,6 мм.

Авиастроение предъявляет повышенные требования к надёжности соединений из алюминиевых сплавов серий 2000 и 7000, а также титановых сплавов ВТ6 и ВТ20. Сварка алюминия осложнена высокой теплопроводностью (237 Вт/(м·К)) и наличием тугоплавкой оксидной плёнки Al₂O₃ с температурой плавления 2 050 °С. Для разрушения плёнки применяется двухимпульсный режим: предварительный импульс 6–8 кА длительностью 0,08 с с последующим основным импульсом 10–14 кА в течение 0,15–0,25 с. Титановые сплавы требуют сварки в инертной атмосфере или под слоем флюса для предотвращения насыщения кислородом и азотом при температурах выше 600 °С. Усилие сжатия для титана составляет 8–12 кН при токе 12–18 кА для формирования ядра диаметром 6–9 мм в заготовках толщиной 1,5–2,5 мм.

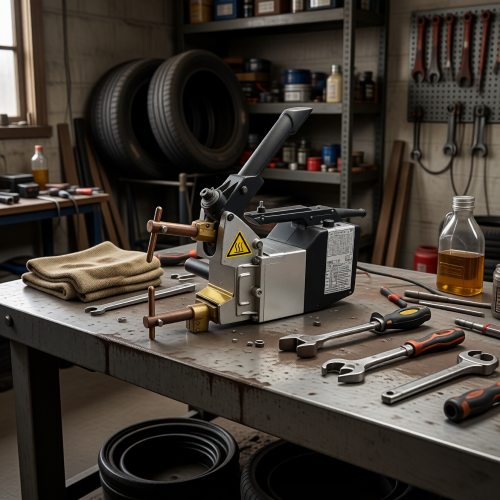

Для ремонтных работ на автосервисах и в цехах применяются портативные клещи для точечной сварки массой 3–6 кг с аккумуляторным питанием или подключением к однофазной сети 220 В. Такие устройства развивают ток до 8 кА при усилии сжатия 1,5–3 кН, что достаточно для восстановления кузовных панелей толщиной до 1,2 мм. В отличие от стационарного оборудования, портативные клещи позволяют выполнять сварку в труднодоступных зонах кузова без демонтажа смежных узлов. Несмотря на снижение производительности (5–8 точек в минуту), они обеспечивают качество соединений, соответствующее требованиям ГОСТ 15877-70 для ремонтных работ. Эффективность контактная сварка в промышленности подтверждается десятилетиями эксплуатации: от массовой сборки кузовов до прецизионного монтажа микроэлектронных компонентов метод остаётся незаменимым благодаря сочетанию скорости, воспроизводимости и минимального термического воздействия на заготовку.

Выбор оборудования: как подобрать решение под задачу

Подбор оборудования для точечной сварки начинается с анализа трёх факторов: объёма производства, габаритов изделий и требований к точности параметров. Для единичного производства и ремонтных работ оптимальны компактные аппараты для точечной сварки с ручным управлением. Такие установки развивают вторичный ток 5–10 кА при усилии сжатия 1,5–4 кН, что достаточно для соединения листов толщиной 0,5–2,0 мм. Время импульса регулируется ступенчато (0,05–0,4 с), охлаждение электродов — воздушное или принудительное воздушное с вентилятором. Преимущество — мобильность и минимальные требования к электропитанию (однофазная сеть 220 В), недостаток — зависимость качества от квалификации оператора.

При серийном выпуске изделий в количестве от 5 000 единиц в год целесообразна установка стационарных машины контактной сварки с микропроцессорным управлением. Вторичный ток таких систем составляет 8–20 кА с точностью поддержания ±1,5 %, усилие сжатия регулируется в диапазоне 3–15 кН пневмоприводом двойного действия. Время импульса программируется с разрешением 1 мс в диапазоне 0,01–2,0 с, что позволяет реализовывать многоимпульсные режимы для трудносвариваемых материалов. Охлаждение электродов и трансформатора — водяное с расходом 4–8 л/мин, температура воды не выше 30 °С. Система обратной связи по динамическому сопротивлению автоматически корректирует длительность импульса при вариациях зазора между листами, обеспечивая стабильность диаметра сварного ядра ±0,2 мм.

Для крупногабаритных изделий — кузовных панелей автомобилей, рам бытовой техники, металлоконструкций — применяются подвесные клещи на балансирной системе. Масса инструмента 25–50 кг компенсируется пневматическим или пружинным балансиром, позволяя оператору манипулировать клещами одной рукой. Вторичный ток достигает 12–18 кА, усилие сжатия — 8–14 кН, время импульса — 0,1–0,35 с. Критически важна система охлаждения: циркуляция деионизированной воды под давлением 0,3–0,5 МПа со скоростью 5–7 л/мин предотвращает перегрев контактной поверхности электродов при интенсивности 400–600 точек за смену. Срок службы электродов до первой подточки — 1 000–1 500 точек при сварке оцинкованной стали толщиной 0,7–1,2 мм.

В микроэлектронике и приборостроении используются специализированные клещи с электромагнитным или сервоприводом, обеспечивающим точность усилия сжатия ±0,05 Н в диапазоне 5–50 Н. Вторичный ток формируется конденсаторными блоками ёмкостью 1 000–10 000 мкФ, что позволяет получать импульсы длительностью 0,002–0,02 с при токе 0,5–3 кА. Такая кратковременность исключает перегрев миниатюрных компонентов — выводов диаметром 0,2–0,8 мм, таблеток резисторов, токовыводов аккумуляторных элементов. Охлаждение электродов — пассивное или с микронасосом подачи воды расходом 0,2–0,5 л/мин.

Ключевой ошибкой при выборе является ориентация исключительно на максимальный ток без учёта динамики нарастания. Для тонколистовой стали (0,5–0,8 мм) критична скорость нарастания тока — не менее 15 кА/мс, иначе формируется непровар из-за недостаточного тепловыделения до начала кристаллизации. Для толстых заготовок (2,5–4,0 мм) важна длительность импульса и фаза ковки под давлением — не менее 0,4 с после окончания тока для предотвращения усадочных раковин в ядре. Корректный подбор оборудования по этим параметрам снижает процент брака с 8–12 % до 1–2 % даже при работе с высокопрочными сталями класса DP1180 и алюминиевыми сплавами серии 6000.

Современные тенденции в контактной сварке

Инверторные источники питания заменяют традиционные трансформаторные системы, обеспечивая управление формой тока с разрешением до 1 мс. В отличие от синусоидального выхода трансформаторов, инверторы формируют прямоугольные, трапециевидные или многоступенчатые импульсы, что критично для сварки алюминиевых сплавов и высокопрочных сталей. Для алюминия серии 6000 применяется трёхимпульсный режим: предварительный импульс 6 кА/0,08 с разрушает оксидную плёнку, основной 12 кА/0,15 с формирует ядро, заключительный 4 кА/0,05 с стабилизирует кристаллизацию. Точность поддержания тока ±1 % против ±5 % у трансформаторных систем снижает вариацию диаметра ядра с ±0,5 мм до ±0,15 мм.

Системы адаптивного контроля реагируют на отклонения в реальном времени. Метод мониторинга динамического сопротивления фиксирует характерный пик при образовании сварного ядра — его отсутствие или смещение во времени сигнализирует о непроваре или прожоге, и система автоматически корректирует длительность импульса на следующей точке. Контроль по смещению электродов (встроенные линейные датчики с разрешением 5 мкм) выявляет усадку металла при кристаллизации: отклонение амплитуды смещения более чем на 20 % от эталона указывает на дефект ядра. Такие системы снижают процент брака с 3–5 % до 0,3–0,7 % на автомобильных конвейерах.

Сварка высокопрочных сталей класса DP980 и DP1180 (предел прочности 980–1 180 МПа) требует специальных режимов из-за склонности к образованию хрупких мартенситных структур в зоне термического влияния. Применяется двухимпульсный режим с промежуточным охлаждением: первый импульс 10 кА/0,12 с формирует ядро, пауза 0,08 с позволяет частично остыть периферийной зоне, второй импульс 6 кА/0,06 с выполняет отжиг структуры. Для алюминиевых сплавов 5000 и 6000 серий критична скорость нарастания тока — не менее 25 кА/мс для преодоления теплопроводности материала (237 Вт/(м·К)) до начала кристаллизации.

Интеграция с цифровыми производственными системами (MES) обеспечивает трассируемость каждой сварной точки. После формирования соединения в базу данных записываются: номер точки по чертежу, сила тока, время импульса, усилие сжатия, динамическое сопротивление, температура электродов. При отклонении любого параметра за пределы допуска система блокирует переход на следующую операцию и формирует заявку на техническое обслуживание. На заводах Volkswagen и Tesla такая система позволила сократить простои из-за брака на 35 % и обеспечить полную прослеживаемость качества в течение всего срока эксплуатации автомобиля.

Развитие технологий контактная сварка направлено на повышение стабильности качества при одновременном расширении спектра свариваемых материалов. Инверторные источники, адаптивные алгоритмы и цифровая интеграция превращают метод из «чёрного ящика» с зависимостью от квалификации оператора в полностью контролируемый процесс с предсказуемым результатом. Это особенно важно при переходе на лёгкие конструкции из алюминия и высокопрочных сталей в автомобилестроении, где от качества каждой из 5 000 точек кузова зависит пассивная безопасность транспортного средства.

Точность: надёжность и будущее технологии

Точечная сварка сохраняет лидирующие позиции в массовом производстве благодаря трём фундаментальным преимуществам: цикл формирования соединения занимает 0,1–0,5 с, вариация геометрии сварного ядра не превышает ±0,3 мм при стабильных параметрах, а интеграция в роботизированные линии достигает 100 % автоматизации без участия оператора в основном цикле. Эти качества обеспечивают воспроизводимость, недостижимую для большинства альтернативных методов при сопоставимых затратах.

Появление лазерной и ультразвуковой сварки не вытеснило точечную технологию из ключевых отраслей. Лазерная сварка требует дорогостоящего оборудования (в 5–8 раз дороже контактных машин) и идеальной подготовки кромок, ультразвуковая ограничена толщиной заготовок до 3 мм и чувствительна к вариациям зазора. В соотношении «стоимость / производительность / надёжность» точечная сварка остаётся оптимальным решением для соединения тонколистовых конструкций в диапазоне толщин 0,5–3,0 мм — именно этот сегмент составляет до 70 % всех сварных соединений в автомобилестроении и бытовой технике.

Будущее технологии связано с развитием «умных» аппаратов, оснащённых датчиками для анализа качества в реальном времени. Системы на основе машинного обучения обрабатывают данные динамического сопротивления, акустической эмиссии и тепловизионного контроля, формируя прогноз прочности точки до завершения цикла. Уже сегодня промышленные образцы блокируют выпуск дефектной точки с вероятностью 99,2 % без разрушающих испытаний. Интеграция с цифровыми двойниками производства позволит прогнозировать износ электродов и планировать техническое обслуживание с точностью до часа работы. При этом физическая основа процесса — локализованный нагрев за счёт переходного сопротивления — остаётся неизменной, подтверждая универсальность метода, разработанного более века назад и продолжающего определять темпы современного массового производства.
